Unity 中 Pivot 与 Center，重置模型物体的轴心为中心

文章目录

• 1. 概念
• 2. 动态计算正确的模型中心点Center
• 3. 重置模型物体的轴心为中心

  1. 概念

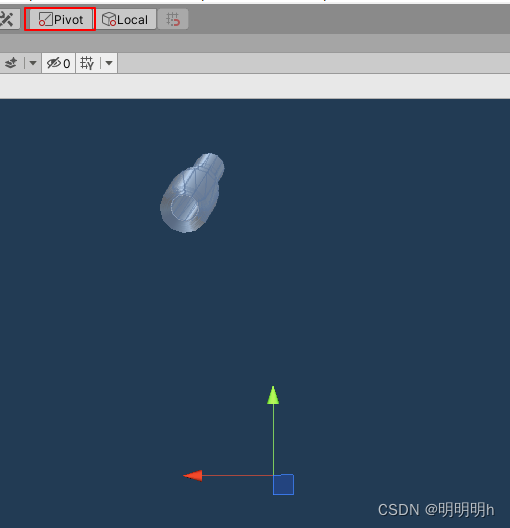

  在 Unity 面板的左上角有两个按钮，在本文中主要研究 Pivot/Center



  • Pivot（轴心）：模型的真实位置，是由建模软件设定的可在模型软件中更改，如果选中了场景中多个物体则坐标是第一个选择的Pivot坐标，transform.position 获取的就是 pivot ，是模型旋转、缩放的参考点

    对于Unity中可创建的2D，3D资源是不能更改轴心点的，对于导入的资源可以进行修改

    • 2D：可以在Project->选择2D精灵图片->Import Settings->Pivot
    • 3D：可以在模型软件中更改Pivot的坐标，也就是更改模型的轴

    Center（中心）：由Unity根据模型的 mesh 计算出来的中心位置，是选择的所有物体的物理上的中心，如果选择了多个物体则坐标是所有选择的物体的中心，getComponent().bounds.center 获取的是center坐标

    2. 动态计算正确的模型中心点Center

    using UnityEngine;

    public class Util : MonoBehaviour
    {
        ///

        /// 重新计算中心点
        ///
        /// 要重新计算中心点的游戏物体
        public static void RecalculateCenter(GameObject go)
        {
            if (go.GetComponent() == null)
            {
                Debug.LogWarning("游戏物体身上没有MeshRenderer组件");
                return;
            }
            Vector3 center = go.GetComponent().bounds.center;
            GameObject newGo = new GameObject(go.name);
            newGo.transform.position = center;
            go.transform.SetParent(newGo.transform);
        }
    }


    3. 重置模型物体的轴心为中心

    遇到的问题：因为在Unity开发中经常会遇到模型物体的轴心点偏离模型很远的情况,导致我们在操作位置,旋转,缩放时很麻烦,我们很希望轴心点是物体模型的网格中心



    解决方法：

    1.在建模软件(3dmax,maya等)里面设置后导出.个人觉得麻烦…

    2.自己创建一个空物体拖拽至目标模型的网格中心,然后将目标模型物体拖拽入创建的空物体中,来达到重置轴心的目的(但将空物体拖拽至目标模型的网格中心还是有些困难的,主要是得自己用眼色去判断…)

    3.写脚本(最方便)

    using UnityEngine;
    using UnityEditor;
    public class MyTool : ScriptableObject
    {
        //重置模型的轴心为中心
        [MenuItem("Tools/MyTool/ResetPivot")]
        static void ResetPivot()
        {
            //获取选中的物体
            GameObject target = Selection.activeGameObject;
            string dialogTitle = "Tools/MyTool/ResetPivot";
            if (target == null)
            {
                EditorUtility.DisplayDialog(dialogTitle, "没有选中需要重置轴心的物体!!!", "确定");
                return;
            }
            //获取目标物体下所有网格渲染
            MeshRenderer[] meshRenderers = target.GetComponentsInChildren(true);
            if (meshRenderers.Length == 0)
            {
                EditorUtility.DisplayDialog(dialogTitle, "选中的物体不是有效模型物体!!!", "确定");
                return;
            }
            //将所有的网格渲染的边界进行合并
            Bounds centerBounds = meshRenderers[0].bounds;
            for (int i=1;i
                centerBounds.Encapsulate(meshRenderers[i].bounds);
            }
            //创建目标的父物体
            Transform targetParent = new GameObject(target.name + "-Parent").transform;

            //如果目标原来已有父物体,则将创建目标父物体的父物体设为原父物体;
            Transform originalParent = target.transform.parent;
            if (originalParent != null)
            {
                targetParent.SetParent(originalParent);
            }
            //设置目标父物体的位置为合并后的网格渲染边界中心
            targetParent.position = centerBounds.center;
            //设置目标物体的父物体
            target.transform.parent = targetParent;
            Selection.activeGameObject = targetParent.gameObject;
            EditorUtility.DisplayDialog(dialogTitle, "重置模型物体的轴心完成!", "确定");
        }
    }

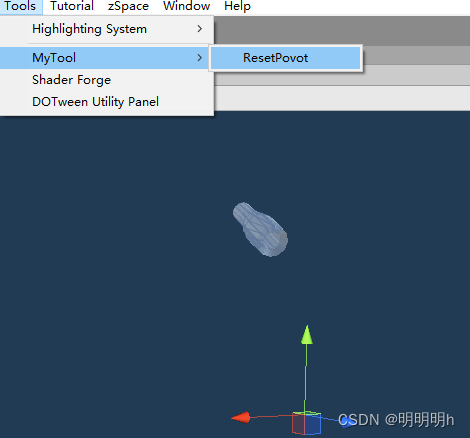

    使用方法：

    选择需要重置轴心的的物体,然后使用上方的Tools/MyTool下的的ResetPivot按钮就好了
