【蓝桥杯51单片机入门记录】LED

目录

一、基础

（1）新建工程

（2）编写前准备

二、LED

（1）点亮LED灯

（2）LED闪烁

延时函数的生成（stc-isp中生成）

实现

（3）流水灯

一、基础

（1）新建工程

1. 养成良好的编程习惯，每一个不同的工程项目对应一个不同的文件夹
2. 芯片选择（本篇选择的是AT89C52）

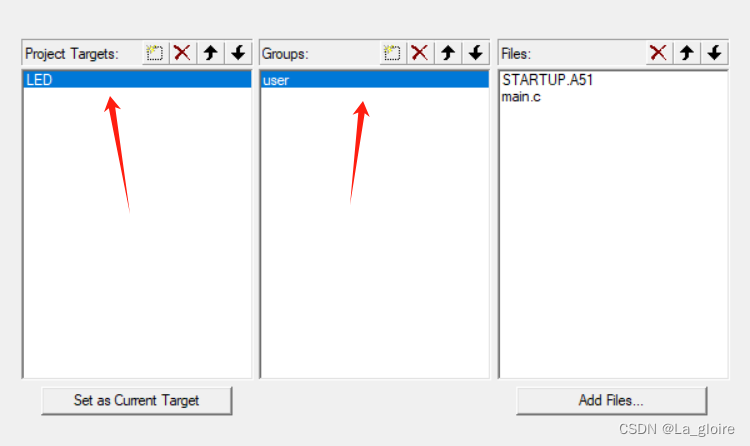

3. 点开“品”字工具栏，修改相关信息

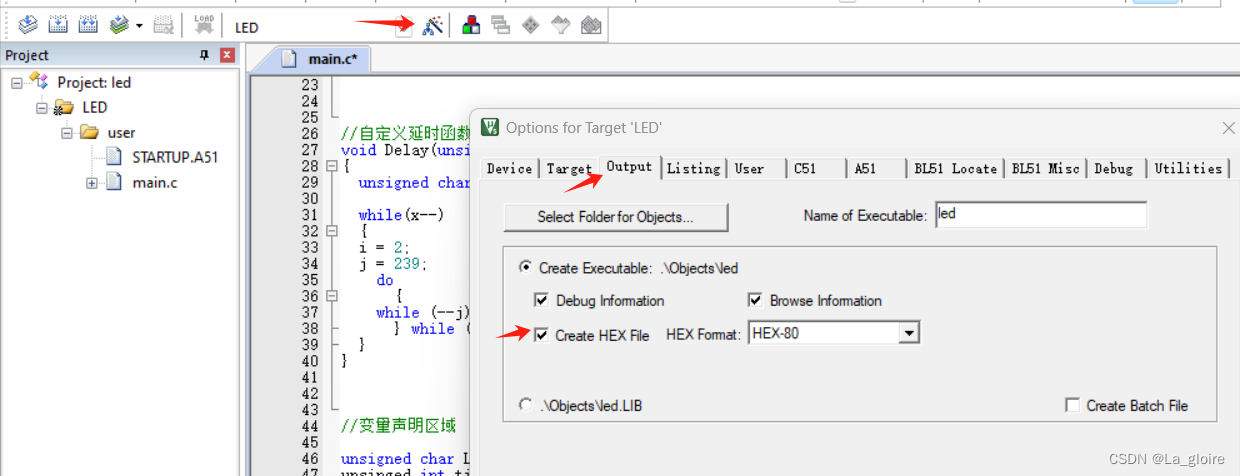

4. 点开魔术棒，勾选生成HEX文件erer

（2）编写前准备

1. 右键点击user栏添加用户主程序（main.c）
2. 右键引用51头文件
3. 编写程序主框架

   //程序主体框架
   void main()
   {

   	while(1)
   	{
   	}

   }

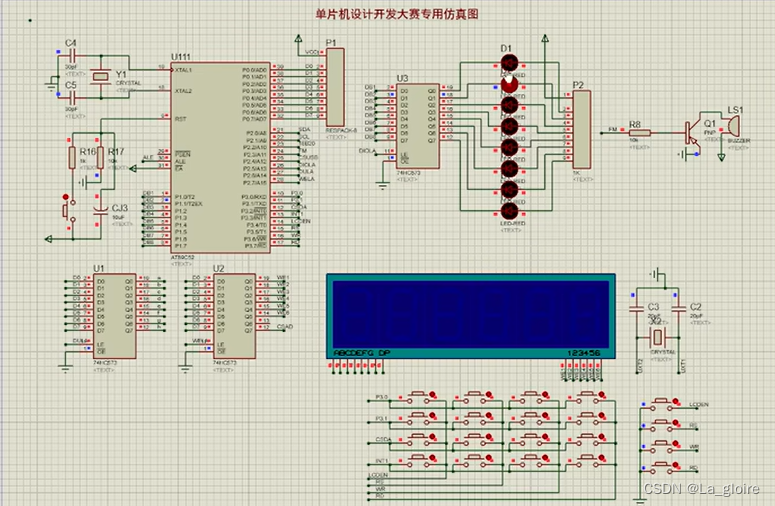

4. 按照原理图编写程序


二、LED

（1）点亮LED灯

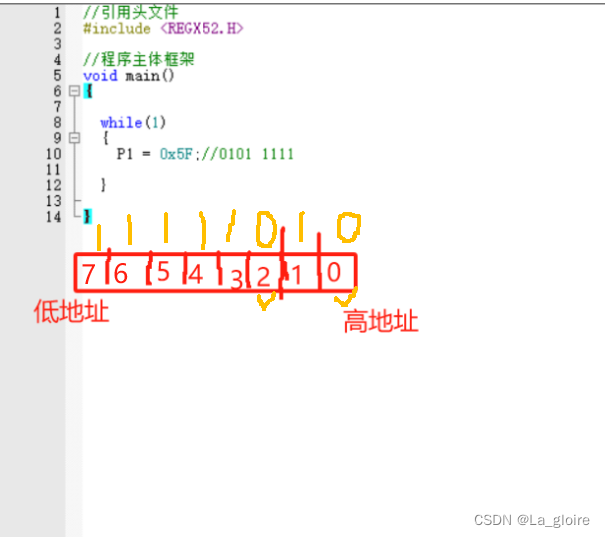

1. 对P1中8个LED灯整体赋值

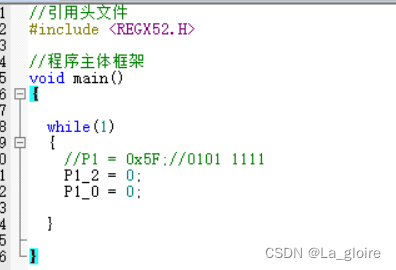

2. 单个赋值


（2）LED闪烁

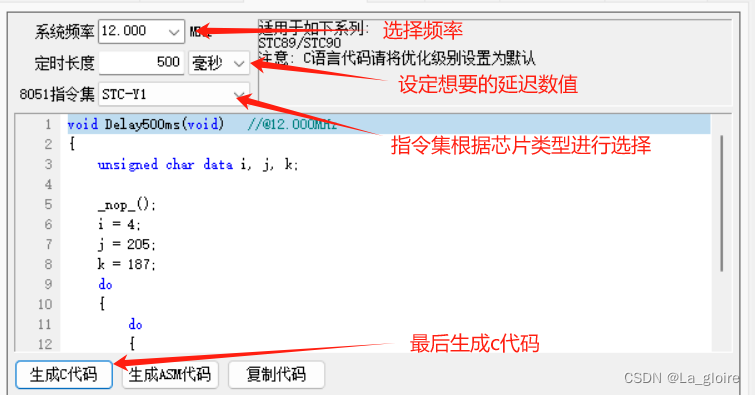

• 延时函数的生成（stc-isp中生成）

•

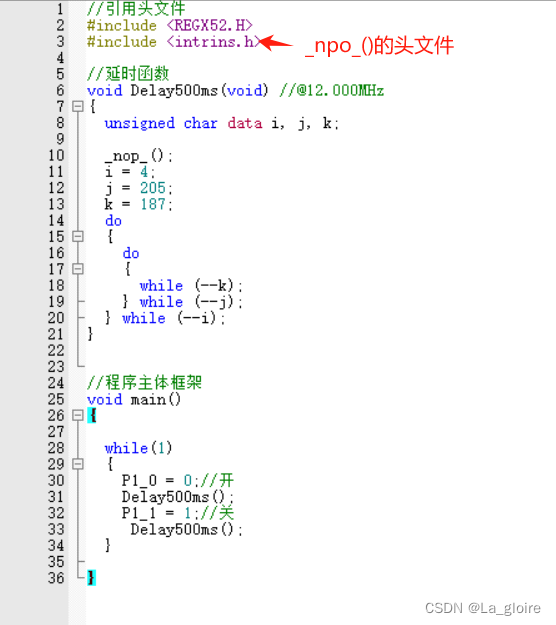

• 备注：_nop_() 是一种内置的延时函数，它是汇编指令 NOP 的 C 语言等效形式，用于在单片机中产生一定的延时。包含在头文件intrins.h 中

• 实现



  （3）流水灯

  • 实现原理：通过不断给P1中不同的IO口置低电平，从而达到LED流水灯的效果
  • 实现思路一：通过给P1口赋不同的值从而达到流水灯的效果
  • 实现思路二：2.通过内置库函数（intrins.h）实现流水灯效果
  • _crol_：循环左移；_cror_：循环右移
  • 使用：_crol_(移动的变量,移动的位数)

    //引用头文件
    #include
    #include
    //自定义延时函数
    void Delay(unsigned int x)	//@12.000MHz
    {
    	unsigned char data i, j;
    	while(x--)
    	{
    	i = 2;
    	j = 239;
    		do
    			{
    		while (--j);
    			} while (--i);
    	}
    }
    //变量声明区域
    unsigned char LED = 0xfe; //LED数据变量
    unsinged int time = 1000;
    //程序主体框架
    void main()
    {

    	while(1)
    	{
    		P1 = LED;
    		Delay(time);
    		LED = _crol_(LED,1);
    		time = time - 100;//每次快1秒，实现LED闪烁
    	}

    }
