DDR3信号概念--入门1

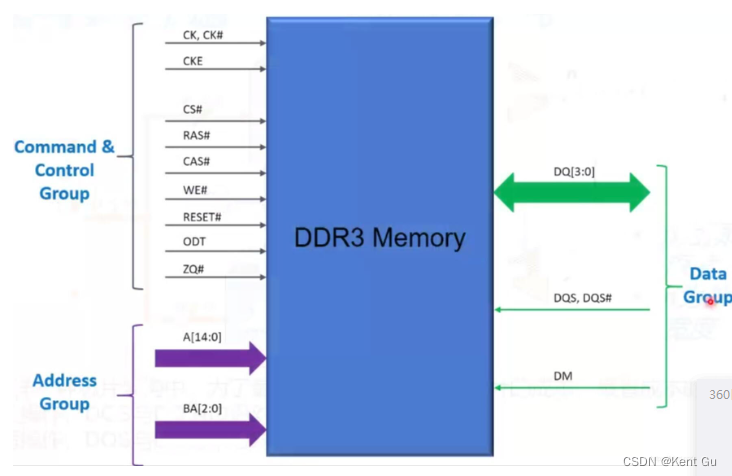

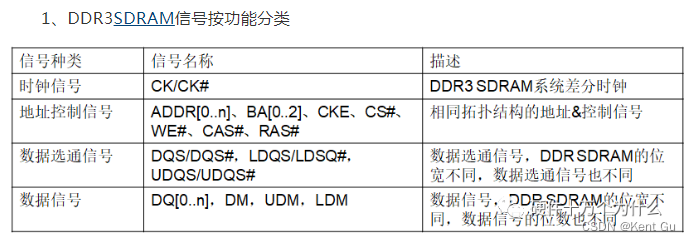

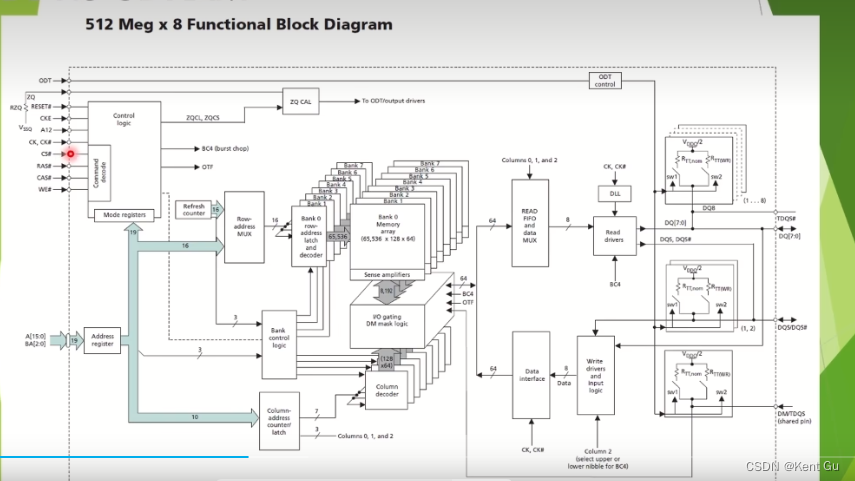

1. 信号分类 & 框架图

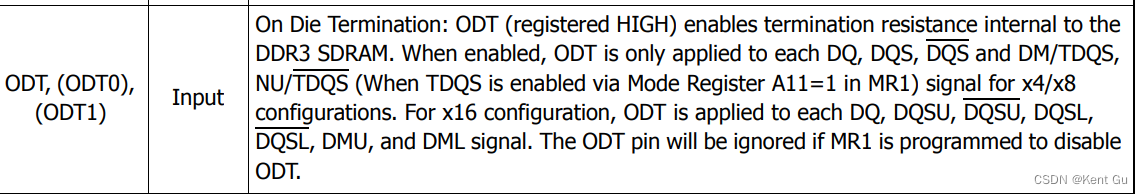

2. ODT （ On-DieTermination ，片内终结）

ODT 也是 DDR2 相对于 DDR1 的关键技术突破，所谓的终结（端接），就是让信号被电路的终端吸收掉，而不会在电路上形成反射， 造成对后面信号的影响。 顾名思义， ODT 就是将端接电阻移植到了芯片内部，主板上不再有端接电路。

假如数据长度长，更多的信号被阻抗匹配。

3. Data Mask(DM)/ TDQS,TDQS# 数据选通

TDQS, termination Data Strobe

数据掩膜功能也称为部分写。只支持x8和x16配置。DM功能与TDQS功能共用相同的管脚。DM功能只用于写操作，应该说TDQS功能的优先级最高，如果使能了TDQS那么DM功能都被禁止。

如果禁止了TDQS功能，才允许DM和DBI发挥作用。但有点我不太明白，DBI好像没有和TDQS及DM共用管脚啊

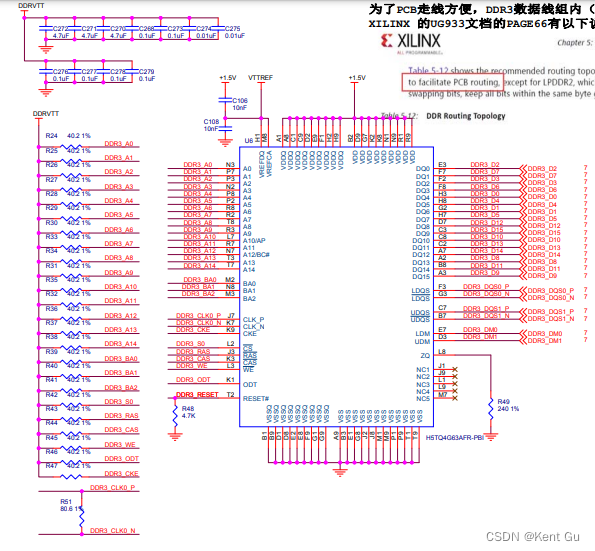

X8 DDR3芯片用了TDQS功能，用于控制器（有两对DQS信号），控制器其中一对用于通信，另外一对是电阻匹配。

X4。用于控制器（有两对DQS信号），控制器分别接两个DDR芯片。

X16DDR3芯片用了DM功能，DM（UDM & LDM）选择高/低 Byte

如果是从内存中读取信号，那么主板北桥（内存控制器）根据内存发出的DQS来判断在什么时候接收读出来的数据。如果是写的话，就正好相反，内存根据北桥发出的DQS来触发数据的接收。

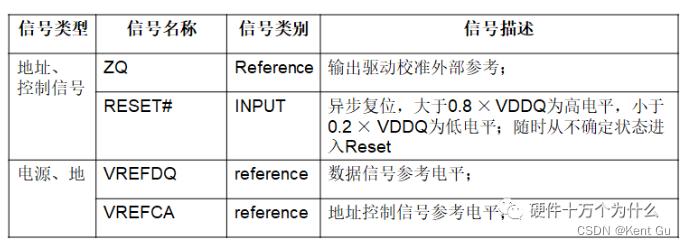

4. ZQ 校准

如下所示， ZQ 是DDR3一个新增的引脚，在这个引脚上接有一个 240 欧姆的低公差参考电阻。这个引脚通过一个命令集，通过片上校准引擎（ ODCE ，On-DieCalibrationEngine ）来自动校验数据输出驱动器导通电阻与 ODT 的终结电阻值。 当系统发出这一指令之后， 将用相应的时钟周期 （在加电与初始化之后用 512 个时钟周期，在退出自刷新操作后用 256 时钟周期、在其他情况下用 64个时钟周期）对导通电阻和 ODT 电阻进行重新校准。

ODT是终端匹配，那就是要在你的信号线终端上拉一个电阻，但是这个内部电阻随着温度会有些细微的变化，为了保证信号被准确的进行终端匹配，就需要ZQ了，ZQ的作用就是使用你外面连接的，高精度240R电阻来对这个内部的电阻进行校准。

5.专有名词索引表
